Engrenages en bois CNC de précision et ensembles d'engrenages mécaniques en bois

Capacités techniques dans l'usinage CNC d'engrenages en bois

Combler le fossé entre le travail du bois traditionnel et l'ingénierie mécanique de haute-précision.

La production deEngrenages en bois usinés CNCnécessite un contrôle rigoureux de l’orientation des grains et de l’expansion hygroscopique. Contrairement aux composants standards découpés au laser-qui souffrent de flancs de dents carbonisés et d'interférences de maillage induites par la conicité-, notre processus de fraisage sur 5 axes garantit que le cercle primitif, l'alésage central et la rainure de clavette sont parfaitement concentriques. Cela élimine les vibrations de rotation et le décalage mécanique dans les assemblages de trains d'engrenages complexes.

Spécifications mécaniques et fiches techniques des matériaux

Normes quantitatives et contrôles de tolérance pour les achats professionnels.

Validation de la fiabilité grâce à l'analyse des défaillances techniques

Tests de durabilité-dans le monde réel et optimisation structurelle basés sur des données de terrain.

Pour garantir la fiabilité des achats, nous avons optimisé nos processus en nous basant sur trois analyses post-mortem-de défaillances critiques sur le terrain :

1.Élimination des interférences de maillage :Une commande de kit STEM de 20 000 -unités avait précédemment échoué en raison d'écarts de 0,12 mm dans les profils découpés au laser. Nous sommes passés au fraisage CNC 5 axes avec modélisation paramétrique, atteignant des taux de réussite d'assemblage de 100 % pour tous les jeux d'engrenages en bois de précision.

2. Mise à niveau de la durabilité de la Surface :8 000 engrenages d'horloge ont connu une défaillance d'usure de 22 % dans des environnements à couple élevé. Nous avons développé un procédé d'imprégnation sous vide qui force les durcisseurs à pénétrer dans les fibres du bois, prolongeant ainsi la durée de vie des composants de 300 %.

3.Contrôle de l’expansion hygroscopique :De grands engrenages décoratifs de 600 mm se sont déformés pendant le transport maritime. Nous avons mis en place des fentes de soulagement des contraintes cachées et six barrières latérales contre l'humidité, maintenant la teneur en humidité dans un écart de 1 % pour éviter la déformation.

Processus exclusifs de travail du bois CNC et de durcissement de surface

Traitements thermochimiques avancés et dispositions structurelles pour des cycles de vie prolongés.

· Fraisage à configuration unique- :Les profils primitifs et les alésages centraux sont usinés en une seule opération de serrage. Cela élimine les erreurs accumulées, garantissant une concentricité inférieure à 0,03 mm.

· Polymérisation imprégnée sous vide :Nous utilisons la pression sous vide pour infuser des résines de qualité alimentaire-dans la structure des pores du bois, augmentant ainsi la densité et la dureté pour les applications de transmission de charges légères-.

· Optimisation du congé de racine :Les géométries des racines des dents sont optimisées via FEA (Finite Element Analysis) pour réduire la concentration des contraintes, empêchant ainsi la rupture par cisaillement sous un couple élevé.

Applications industrielles pour les composants d’engrenages en bois de précision

Solutions d'ingénierie polyvalentes dans les secteurs de l'éducation, de l'horlogerie et de l'architecture.

Équipement éducatif STEM

Trains d'engrenages à haute-durabilité pour les démonstrateurs de physique mécanique et les kits robotiques.

Instruments horlogers

Composants de mouvement de précision pour-horloges en bois et modèles astronomiques haut de gamme.

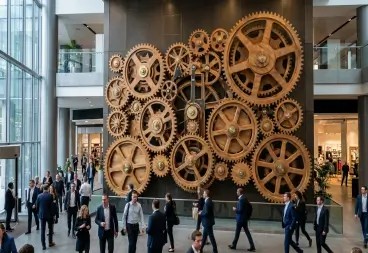

Installations architecturales cinétiques

Systèmes d'engrenages synchronisés à grande échelle-pour les expositions commerciales et les œuvres d'art murales cinétiques.

Environnements de transformation des aliments

Engrenages non-contaminants de qualité alimentaire-pour machines de transport et d'emballage de charges légères-.

Obtenez un devis pour des engrenages en bois

FAQ





01.Les engrenages CNC en bois peuvent-ils remplacer les engrenages en plastique ou en nylon dans les applications à faible charge ?

Oui. Lorsqu'ils sont traités avec notre processus d'imprégnation sous vide-, les engrenages en bois offrent un rapport résistance-/-poids élevé et un amortissement naturel des vibrations. Ils conviennent aux équipements STEM, aux simulateurs médicaux et à l'électronique grand public où un faible bruit et une non--conductivité sont requis.

02.Comment la déformation induite par l'humidité-est-elle évitée dans les composants mécaniques en bois ?

Nous stabilisons le bois à une teneur en humidité de 6 à 8 % et usinons des fentes de soulagement des contraintes internes. Chaque lot est soumis à des tests en chambre climatique de 72 heures pour simuler les conditions de fret maritime, garantissant ainsi la stabilité dimensionnelle à l'arrivée.

03.Quel est le MOQ standard pour les ensembles d'engrenages industriels en bois ?

Pour les engrenages de petit diamètre (inférieur à 100 mm), le MOQ standard est de 1 000 unités. Pour les grands engrenages architecturaux ou décoratifs (jusqu'à 1 200 mm), nous acceptons les commandes de faible volume-à partir de 50 unités. Le prototypage est disponible pour les demandes qualifiées.

04.Vos matériaux en bois sont-ils conformes aux réglementations internationales en matière d'importation ?

Absolument. Nous fournissons du bois certifié FSC-et tous les certificats phytosanitaires nécessaires. Nos revêtements sont conformes à la FDA-pour le contact alimentaire et certifiés ASTM-pour la sécurité des jouets, garantissant ainsi un dédouanement fluide pour les marchés nord-américains et européens.

05.Pouvez-vous procéder à une ingénierie inverse des profils d'engrenages à partir d'un échantillon physique ?

Oui. Nous utilisons la numérisation laser 3D et les données CMM pour créer des modèles CAO précis. Nous étalonnons ensuite les paramètres sur des modules métriques standard pour garantir une compatibilité à 100 % avec votre matériel mécanique existant.

06.Quelles finitions de surface sont disponibles pour les applications à couple élevé ?

Pour les engrenages fonctionnels, nous recommandons nos produits d'étanchéité spécialisés à faible-friction qui réduisent la traînée de dent-à-dent. Pour les besoins décoratifs, des huiles naturelles, des laques mates et des finitions carbonisées sont disponibles sans compromettre la précision dimensionnelle.

Optimisez vos systèmes mécaniques avec une ingénierie CNC de précision.
Téléchargez des fichiers CAO 2D/3D (STEP, IGS ou SolidWorks) pour un examen technique DFM.

Nos ingénieurs fournissent des devis détaillés et une analyse des tolérances dans les 24 heures.

Contactez-nous
