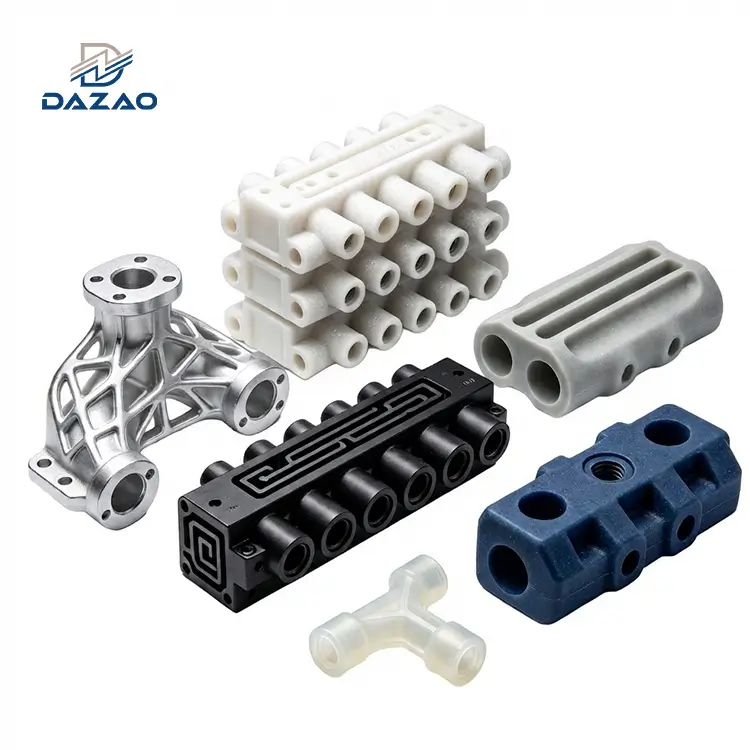

Bloc de production de collecteur pneumatique imprimé industriel MJF PA12 3D

Aperçu technique de l'ingénierie des collecteurs pneumatiques imprimés en 3D

Consolidation directe des canaux de flux de gaz internes pour éliminer les joints d’assemblage et les chemins de fuite externes potentiels.

Cet industrielCollecteur pneumatique imprimé en 3Dremplace les assemblages métalliques-lourds en plusieurs parties par un seul composant consolidé. En utilisant la technologie avancée Multi Jet Fusion (MJF), nous fabriquons leCollecteur pneumatique MJF PA12directement avec des canaux d'écoulement internes incurvés pour minimiser les chutes de pression. Notre ligne de production offre unimpression 3D du collecteur pneumatique intégréqui consolide les vannes, les raccords et les ports, éliminant ainsi les chemins de fuite externes. Chaque unité personnalisée subit un post-traitement pour garantir une qualité certifiée.collecteur étanche à l'air-imprimé en 3Dadapté aux lignes automatisées.

Spécifications techniques et limites de qualité des matériaux

Limites physiques, tolérances et limites de pression de fonctionnement précises pour les photopolymères MJF PA12 et SLA.

Nous maintenons un contrôle strict sur nos paramètres de traitement pour garantir la cohérence entre les différentes techniques de fabrication additive. Notre usine produit des pièces en utilisant à la fois la fusion sur lit de poudre-et la photopolymérisation pour répondre aux exigences chimiques et thermiques exactes de votre système. Passez en revue nos qualités de matériaux pour aligner nosCapacités d'impression 3Davec votre environnement d’exploitation spécifique. Pour les environnements exigeants, nous utilisonspolymères techniques hautes-performancesqui présentent une excellente stabilité mécanique sous charge.

Analyse des modes de défaillance et des effets de trois études de cas sur le terrain

Des données de dépannage-réelles et des corrections structurelles qui ont transformé nos normes de qualité de production.

Nous partageons ouvertement trois-échecs réels sur le terrain issus de notre historique de production et les actions correctives techniques que nous avons mises en œuvre pour les résoudre.

Analyse des causes profondes : 2022 US Robotic EOAT Micro-Action corrective en cas de fuite

Un intégrateur robotique américain a commandé 1 200 collecteurs d'outillage d'extrémité-d'-bras (EOAT) fonctionnant sous une charge continue de 0,8 MPa. Nous avons imprimé le lot en utilisant les paramètres MJF standard sans scellement post-dépôt. Sous vibration dynamique, 15 % des collecteurs ont développé des fuites de micro-porosité, provoquant des pannes de vide et des pannes de préhenseurs robotiques sur la ligne SMT du client. La perte directe totale due au fret aérien et aux retouches sur le terrain s'élevait à environ 20 000 USD.

Action d’ingénierie corrective :Nous avons institué un protocole d'étanchéité à l'air obligatoire en quatre étapes. Nous avons intégré un processus d'infiltration de polymère assisté par vide-pour sceller les micro-vides bruts de PA12. Nous avons également imposé un test de maintien de la pression physique à 100 %-à 1,2 MPa pendant 30 minutes, maintenant ainsi le taux de défaillance sur le terrain inférieur à 0,1 %.

Analyse des causes profondes : Correction automatisée de la résistance à l'écoulement des emballages allemands 2021

Un client d'automatisation a fourni des fichiers CAO pour 800 collecteurs qui reproduisaient directement une ancienne conception de bloc d'aluminium percé CNC-. La reproduction des jonctions internes pointues à 90- degrés dans les pièces imprimées en 3D a généré des vortex turbulents. Ce débit restreint, entraînant un retard de 22 % dans la réponse de l'actionneur et réduisant les cycles de conditionnement en dessous des limites cibles. Les compensations de retard et les réexécutions qui en résultent coûtent 15 000 USD.

Action d’ingénierie corrective :Nous avons développé une vérification préalable-de simulation de fluide gratuite. Nous convertissons maintenant toutes les intersections de 90-degrés en virages balayés rationalisés R3–R5 tout en gardant la zone de section transversale uniforme. Cela a réduit la résistance à l'écoulement de 32 % et rétabli les vitesses d'actionnement des cylindres.

Analyse des causes profondes : refonte de l'alignement de l'assemblage des îlots de vannes intégrés en Australie 2023

Un constructeur d'équipements a regroupé les électrovannes, raccords et silencieux de 4-stations sur un seul collecteur. Nous avons modélisé les filetages et les orifices directement à partir des dimensions nominales du catalogue de vannes sans attribuer de tolérances pour le retrait du matériau ou le faux-rond du filetage. Cela a entraîné un taux de désalignement de 30 % lors de l'assemblage. Les coûts totaux de correction ont atteint 11 000 USD.

Action d’ingénierie corrective :Nous avons établi une bibliothèque physique standardisée d'interfaces de vannes pneumatiques courantes (SMC, Festo, Norgren). Nous avons mis à jour les tolérances de filetage, les-profondeurs de taraudage et ajouté une séquence d'ajustement de test physique du premier article-avant la production par lots.

Trois systèmes standardisés de contrôle de qualité et de performance

Protocoles DFM systématiques, simulations de pré-impression-et cycles de cristallisation thermique appliqués à chaque lot de production.

Protocole d'assurance de l'étanchéité à l'air en quatre étapes

Contrairement aux ateliers d'impression 3D généraux qui s'appuient sur le frittage brut, nous gérons l'intégrité des joints à chaque étape de la production :

· Règle structurelle :L'épaisseur minimale de paroi est fixée à supérieure ou égale à 1,5 mm avec des jonctions par balayage.

· Frittage MJF :Les profils thermiques de chambre-sur mesure maintiennent une densité élevée avec un mélange de poudre vierge supérieur ou égal à 70 %.

· Infiltration sous vide :Les polymères anaérobies à faible-viscosité remplissent les micro-pores.

· Validation finale :100 % des pièces subissent un test de maintien en pression de 1,2 MPa-pendant 30 minutes avec un journal de test certifié.

Pré-Simulation des fluides d'impression et optimisation de la topologie

Nous n'imprimons pas de fichiers CAO bruts sans une analyse technique DFM. Pour les circuits fluides :

· Optimisation des flux :Nous convertissons les voies internes-à angle droit en voies courbes, réduisant ainsi la perte de pression de 30 %.

· Réduction de poids :Nous exécutons des algorithmes d'optimisation de la topologie pour supprimer la masse non-porteuse-, réduisant ainsi le poids du collecteur jusqu'à 40 à 60 % tout en maintenant la résistance mécanique opérationnelle. Nous intégrons ces étapes dans nos capacités globales d’impression 3D pour fournir des pièces structurellement optimisées.

Matrice de sélection des matériaux et garde-corps à double-processus

Nous fournissons une matrice d’ingénierie claire pour guider la sélection des matériaux :

· Production industrielle : Collecteur pneumatique MJF PA12 for structural durability, vibration damping, and impact strength up to 1.0 MPa (not recommended for strong polar solvents or continuous temperatures >80 degrés).

· Maquette fonctionnelle :SLA avec résine Somos PerForm pour des composants internes ultra-lisses (Ra 0,8 μm) et une résistance thermique jusqu'à 120 degrés. Idéal pour les essais en soufflerie,maquette de vanne de fluide personnaliséeunités, ouimpression 3D de turbine industriellevalidation (non recommandé en cas d'impact élevé-ou de montage/démontage fréquent en raison d'une rigidité élevée et d'une faible résistance aux chocs).

Standardisation et workflows de livraison personnalisés

Une séquence de validation structurée en plusieurs-étapes pour garantir une intégration zéro-défaut à la réception.

· Alignement des exigences :Analyse technique de votre fluide de travail, de la pression de fonctionnement, de la température et des enveloppes de montage.

· Examen du DFM d'ingénierie :Simulation des fluides et analyse du chemin structurel pour garantir des transitions fluides et l’intégrité des murs.

· Approbation CAO :Modèles physiques 3D avec jeux de filetage, profondeurs de taraudage et empreintes de montage de vanne confirmés.

· Exécution de prototypage :Délai rapide de 3 jours pour produire le premier collecteur opérationnel.

· Test d'étanchéité et d'ajustement :-Soumettre le prototype physique à un maintien de pression de 1,2 MPa et à l'installation réelle de la vanne.

· Frittage par lots :Utilisation de cycles thermiques MJF optimisés pour maintenir une adhérence des couches et des propriétés mécaniques constantes.

· Imfiltration sous vide :Aspirer des résines de scellement en profondeur dans la structure microporeuse sous vide pour sceller tous les canaux.

· Métrologie et inspection finale :Vérifications dimensionnelles par machine à mesurer tridimensionnelle (MMT) et validation des chutes de pression physiques.

· Emballage industriel pour l'exportation :Inserts de protection internes personnalisés et capuchons filetés pour éviter les dommages liés au transport.

Systèmes complets de contrôle qualité et de traçabilité

Procédures de vérification standardisées couvrant les matières premières, les environnements de construction et les contrôles structurels.

· Inspection des matières premières :Validation par spectroscopie infrarouge (FTIR) de chaque lot de poudre et de résine entrant pour garantir la pureté chimique.

· Journaux de construction :Enregistrement numérique de la température de la chambre, de l'épaisseur de la couche et de la production d'énergie laser à intervalles d'une seconde.

· Protocole de post-traitement :Élimination standardisée et automatisée de la poudre suivie de nettoyages par ultrasons pour garantir que les canaux internes sont dégagés.

· Vérification de la pression physique :Bancs d'essais hydrostatiques et pneumatiques qui enregistrent et enregistrent les taux de fuite sous charge.

· Package de certification complet :Chaque lot est expédié avec des rapports de traçabilité des matériaux, des enregistrements d'inspection dimensionnelle et des certificats d'étanchéité à l'air.

Conditions logistiques et commerciales internationales

Des modèles de transit et de facturation flexibles, adaptés aux chaînes d’approvisionnement industrielles mondiales.

· Conditions commerciales :Nous prenons entièrement en charge les modèles d'expédition FOB, CIF et DDP, en gérant le dédouanement et le transport final directement jusqu'à votre quai.

· Personnalisation de l'emballage :Emballage en marque blanche neutre-, étiquetage-spécifique au client,-numéros de pièces marqués au laser et boîtes extérieures imprimées-à la demande-.

· Garantie de redéposition des défauts :En cas de défauts d'assemblage par lots, nous refabriquons et-les pièces de remplacement par transport aérien à nos frais.

· Paquets de documents :Fourniture de documents douaniers propres, de déclarations RoHS, REACH et de certificats de test détaillés pour simplifier la conformité.

Industries et scénarios de charges environnementales

Applications spécialisées nécessitant une résistance chimique, un faible dégazage et une inertie mécanique réduite de la charge utile.

Fin-de-outillage de bras (EOAT)

Consolide les conduites de vide et les alimentations pneumatiques sur des bras robotiques multi-axes pour réduire la masse.

Lignes d'emballage automatisées

Remplace les collecteurs en aluminium encombrants sur les machines d'emballage, de tri et de scellage à cycle élevé.

Modules fluidiques de diagnostic médical

Intègre des voies miniatures d’acheminement de liquide ou de gaz dans des boîtiers compacts d’équipement de diagnostic.

Cellules de soudage et d'assemblage automobiles

S'adapte aux réseaux de vannes à enveloppe-étroite directement à l'intérieur des têtes de soudage ou des accessoires robotiques localisés.

Obtenez un devis pour un collecteur pneumatique imprimé en 3D

FAQ





01.Pouvez-vous fournir un collecteur de vannes imprimé en 3D personnalisé pour des machines spécialisées ?

Oui, nous proposons des solutions entièrement personnalisées. Soumettez votre mise en page CAO, votre schéma ou votre pièce physique. Nous nous occupons de l’optimisation des fluides, de l’intégration des threads et de la consolidation structurelle. Nous adaptons les empreintes de montage exactes pour diverses vannes commerciales afin de fournir des assemblages fonctionnels et à haute -intégrité.

02.Est-il possible de fabriquer une impression 3D d’un collecteur pneumatique intégré avec des chemins internes complexes ?

Oui. Multi Jet Fusion (MJF) nous permet de concevoir et d’imprimer des canaux de fluide internes complexes et incurvés impossibles à usiner avec le perçage traditionnel. Cela élimine le besoin de bouchons externes, de-perçages transversaux et de multiples points de jonction sujets aux fuites-.

03.Qu’est-ce qui rend un collecteur pneumatique léger avantageux pour les applications robotiques ?

La réduction de poids est très efficace pour la robotique-à évolution rapide. L'utilisation du PA12 au lieu de l'aluminium réduit le poids jusqu'à 60 %. Cela réduit la masse à l'extrémité du bras robotique-de-outillage de bras (EOAT), permettant des cycles de mouvement plus rapides et une moindre contrainte motrice.

04.Pourquoi un collecteur pneumatique MJF PA12 est-il préféré au SLA pour les applications industrielles-d'utilisation finale ?

MJF PA12 offre une résistance élevée aux chocs, une durabilité sous pression cyclique et une résistance à l'usure. Alors que le SLA offre une finition de surface élevée pour les prototypes, le MJF PA12 est plus robuste et moins cassant, ce qui le rend adapté à un fonctionnement continu sur les assemblages en usine.

05.Comment votre usine vérifie-t-elle qu'un collecteur-anti-fuite imprimé en 3D est entièrement étanche ?

Nous utilisons un protocole en quatre -étapes. Après un examen structurel et une optimisation du MJF, nous appliquons une infiltration de polymère assistée par vide-pour sceller les micro-pores bruts. Enfin, nous effectuons des tests de pression 100 % physique à 1,2 MPa pendant 30 minutes, garantissant ainsi une chute de pression nulle avant expédition.

06.Pouvez-vous fabriquer un collecteur pneumatique topologiquement optimisé pour réduire le volume global de matériaux ?

Oui. Nous exécutons une FEA structurelle et une simulation fluidique pour supprimer les matériaux redondants des régions non-contraintes. Cela permet de conserver les niveaux de pression nécessaires tout en réduisant le poids des pièces et les coûts des matériaux, ce qui est très bénéfique pour les systèmes d'automatisation sensibles à la charge utile.

Voie directe pour soumettre des fichiers CAO 2D et 3D pour une évaluation rapide du trajet des fluides et une estimation formelle du prix.

Envoyez vos fichiers CAO 2D et 3D (formats STEP, IGS ou Parasolid) à notre service d'ingénierie.

Nous effectuerons une vérification DFM, évaluerons les options d'optimisation des fluides et fournirons un devis d'ingénierie dans les 24 heures.
